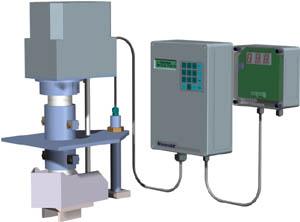

Igrometro
a microonde a modo di operazione costante MICRORADAR -
114
L'igrometro
e' utilizzato per la misurazione espressa
dell'umidita' di zucchero, caseina, sabbia,
concentrati di minerale, sostanze chimiche, prodotti
farmaceutici e altri materiali friabili e liquidi con
l'umidita' dallo 0,01 al 20% per mezzo del
metodo biparametriale a microonde. Un segnale parte dai sensori e
arriva all'unita' microprocessoriale d'elaborazione
dove viene misurata l'umidita'. Il valore
dell'umidita' e' indicato sul monitor dell'unita'
microprocessoriale e si trasmette agli output
analogici 4-20 mA e 0-5 V. Inoltre, i segnali dei
sensori insieme ai dati dell'umidita' e della
temperatura possono essere trasmessi al computer
tramite il canale RS485. La fornitura completa
dell’apparecchio comprende un programma provvisto
di memoria e rappresentazione dei dati
sull’umidita' in tempo reale. Questo programma
permette inserire nel computer, osservare, conservare
e stampare le informazioni sull’umidita' di
qualunque periodo.
Elaborazione
del microprocessore da la possibilita':
- interfaccia
unificata ( si combina con qualsiasi
attrezzature)
- 9 tarature e
riprogrammazione istantanea all'altro
materiale
- collegamento
con il computer RS485
- rappresentazione
visiva del valore medio dell'umidita'
del flusso di grano
- misurazione della
temperatura del materiale
L'apparecchio e' prodotto in quattro
modificazioni: Microradar-114B, Microradar-114K,
Microradar-114KT, Microradar-114À
Microradar-114K e' utilizzato
per l'installazione su linee a catena.
La versione Microradar-114KT
e'
utilizzato per l'installazione su linee a catena, con l'abrasività' alta del
materiale, con la predisposizione all'appiccicosita',
alla temperatura alta (fino al 115°C). Il sensore
dell'apparecchio e' prodotto in acciaio e lega
antiusura speciali, la composizione dell'apparecchio
consiste dall'unita' di riscaldamento e
termostabilizzazione del sensore.
Microradar-114B e' utilizzato
per l'installazione in sili, in capacita' di accumulo

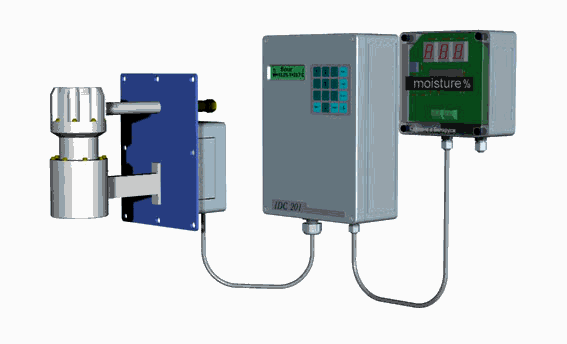

e in dosatori a tramoggia. La figura dimostra il
sensore dell'igrometro Microradar-114B.
Microradar-114À e' utilizzato
per misurare l'umidita' dei materiali in flussi a gravitazione,
durante il loro caricamento sulle tramoggie, durante
il versare del materiale, per esempio, da un nastro
trasportatore all'altro. La composizione
dell'apparecchio consiste del dispositivo per il
caricamento e lo scaricamento dei pneumatici
automatici della camera di isurazione.
Caratteristiche
tecniche primarie per tutti le
modificazioni:
- Modo
di operazione
........................continuativo;
- Alimentazione............24
V, 110 V/50 Hz, 220 V/50Hz;
- Potenza
assorbita ................non piu di
20ÂÀ;
- Adempimento.................
....................antipolvere e
non permeabile
all'umidita'
|
Caratteristiche
tecniche primarie nell'applicazione di alcuni
materiali
Materiale
|
Campo di
misura
|
Sensibilita'
|
Errore
di misurazione
|
| Zucchero |
0,01 – 1,0% |
0,001 % |
0,005% |
| Latte in polvere |
2,0 – 6,0% |
0,1 % |
0,35% |
| Caseina |
5,0 – 14,0% |
0,1% |
0,35% |
| Sabbia di quarzo |
0-1,5 % |
0,01 % |
0,05 % |
| Concentrato di apatite |
0-3 % |
0,01 % |
0,2 % |
| Carbammide |
0-0,6 % |
0,002 % |
0,05 % |
| Malto |
1-6 % |
0,01 % |
0,25 % |
| Concentrato di nifelino |
0-3 % |
0,01 % |
0,2 % |
| Sale alimentare |
0-0,25 |
0,0 02 % |
0,01 |
|

Le figure mostrano il
montaggio dell’unita' di sensore in uno dello
zuccherificio nella Polonia. L'igrometro e'
installato nel silo di raccolta prima della
confezione e provviene la precisione pari allo 0,006
% nel campo di misura dello 0-0,1 %. L'igrometro e'
collegato con il computer, e percio' resoconti
quotidiani sull'umidita' dei prodotti spediti vanno
nella base informativa dell'impresa.
|
