Medidor
de humedad en cadena microondas MICRORADAR - 114
Sirve para la rapida precision de
humedad de azucar, caseina, arena,abonos minerales
,preparatos farmaceuticos y otros materiales aridos y
liquidos con la humedad de 0.01 a 20% segun el metodo
de la medicion de humedad microondas.. La senal de
los sensores entra en el bloque microprocesor de
tratamiento, en el cual se realiza el calculo de la
humedad. La cantidad de humedad se muestra en el
marcador del bloque de tratamiento y se transforma en
salida analogica 4-20 mA y 0-5V. Por el canal RS485
la humedad, la temperatura, las senales de los
sensores pueden transmitirse al ordenador. En el
contenido de nvio del dipositivo esta incluido el
programa de acumulacion y reflejo de humedad en
real-time que permite copiar en el ordenador,
estudiar, guardar e imprimir la informacion de
cualquier tiempo. El tratamiento microprocesor
suministra :
- un
interface estandartizado ( coincide con
cualquier instalacion)
- 9
gradaciones y una instantanea
reestructuracion a otro material
- comunicacion
con el ordenador RS485
- proyeccion
a la pantalla promediado significado de
humedad
- la
medida de la temperatura del material
El aparato se produce en cuatro
modificaciones tales como Microradar-114B,
Microradar-114K, Microradar-114KT, Microradar-114А.
 Microradar-114K esta
destinado a la instalacion en transportadores de
cinta. La modificacion Microradar-114KT
sirve para la instalacion en transportadores de cinta
con materiales de alta abresividad, alta temperatura
y posibilidad de pegamento. El sensor del aparato
esta fabricado de espciales aleaciones y acero
antidesgastante , el aparato incluye el bloque
de calentacion y el de la estabilizacion de
tempratura del sensor.
.
Microradar-114B esta
destinado a la instalacio n en bunkers, dosificadores

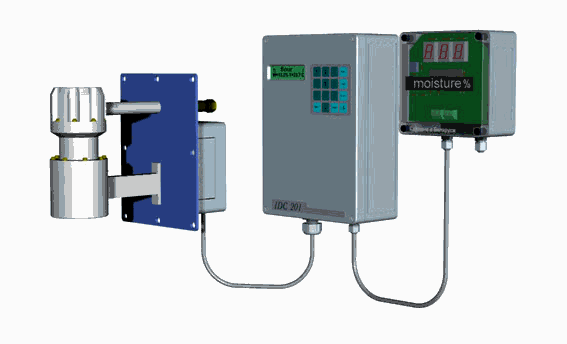

y capacidades. En el dibujo esta presentado el
medidor de humedad Microradar-114B.

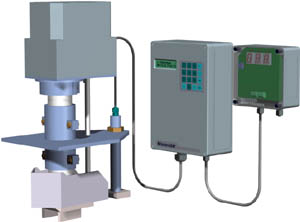

 Microradar-114
А sirve para la medida de humedad de
materiales en caida libre, durante la carga de los
bunkers, cuando se pasa el material de un
transportador de cinta a otro. El aparato incluye el
mecanismo para la automatica carga y descarga
neumatica de la camera de medida.
Las
principales caracteristicas tecnicas para
todas las modificaciones:
- Regimen
de trabajo......continuo
- Alimentacion....24V,
110V/50, 220V/50
- Capacidad.......no
mas de 20 VA
- Construccion...antihumeda
y antipolvo.
|
las principales
caracteristicas tecnicas para algunos matriales.
| Material |
diapason de medida |
sensibilidad |
magnitud de error |
| azucar |
0,01 – 1,0% |
0,001 % |
0,005% |
| leche en polvo |
2,0 – 6,0% |
0,1 % |
0,35% |
| caseina |
5,0 – 14,0% |
0,1% |
0,35% |
| arena de cuarzo |
0-1,5 % |
0,01 % |
0,05 % |
| carbonamidas |
0-0,6 % |
0,002 % |
0,05 % |
| malta |
1-6 % |
0,01 % |
0,25 % |
| sal comun |
0-0,25 |
0,0 02 % |
0,01 |
|
  En
los dibujos se muestra el montaje dl bloque de sensor
en una de las fabricas de azucar en Polonia. El
medidor de humedad esta instalado en el bunker
acumulador antes del proceso de la empaquetadura y
suministra la exactitud de 0.006 % en el diapason de
0-0.1 %. El medidor de humedad esta conectado al
ordenador por eso todos los informes diarios sobre la
produccion entrante se refleja en la base de datos de
la empresa.
|
